Система обогрева нефтяных скважин Stream Tracer

Решение Stream Tracer от ГК «ССТ» — новый тренд и стандарт в области повышения эффективности эксплуатации и рентабельности нефтяных скважин тепловыми методами

Стратегической задачей российских нефтяных компаний является увеличение коэффициента извлечения нефти, повышение эффективности разработки и внедрение новых технологий по рентабельному вовлечению в разработку трудноизвлекаемых запасов с применением инновационных технологий на выработанных участках.

Система электрообогрева скважин Stream Tracer помогает:

  • повысить энергоэффективность добычи нефти;
  • внедрить новую технологию повышения нефтеотдачи пласта;
  • повысить рентабельность добычи высоковязкой нефти.
Система электрообогрева скважин Stream Tracer

Основная задача — предотвращение образования АСПО

При эксплуатации нефтяных скважин происходит отложение асфальтосмолопарафиновых отложений (АСПО), сужающих проходное сечение колонны насосно-компрессорных труб вплоть до полного их перекрытия с образованием так называемых «глухих» парафиновых пробок.

Система электрообогрева скважин Stream Tracer помогает:

  • обеспечить добычу нефти и снизить операционную составляющую стоимости продукции;
  • предотвратить преждевременный выход из строя дорогостоящего оборудования;
  • избежать простоев оборудования;
  • улучшить технико-экономические параметры месторождений.

Компоненты Stream Tracer

  • Нагреватель;
  • Система питания и управления;
  • Специальный трансформатор;
  • Передвижная установка для монтажа системы.

Преимущества Stream Tracer

  • Повышенная гибкость;
  • Механическая прочность;
  • Возможность изменения тепловыделения по длине нагревателя;
  • Увеличение межремонтного периода работы скважины;
  • Энергоэффективность;
  • Снижение затрат на работу системы.

Экономия электроэнергии до 50%

Основная задача системы электрообогрева — поддержание температуры флюида выше температуры парафинизации.

Классические резистивные системы обогрева решают задачу недостаточно эффективно.

В отличие от классических резистивных систем электрообогрева Stream Tracer имеет зоны повышенной и пониженной мощности, что позволяет:

  • выбрать оптимальное соотношение участков обогрева;
  • снизить уровень перегрева скважинной жидкости;
  • улучшить экономические показатели месторождений;
  • снизить затраты электроэнергии на систему обогрева до 50%.
распределение температуры флюида по глубине скважины_new.png

Гибкий кабельный самонесущий скин-нагреватель в системе Stream Tracer имеет оригинальную конструкцию. Выполнен по коаксиальной схеме, причем тепло в кабеле выделяется как за счет протекания тока в проводниках, так и за счет токов, наведенных в сложном внешнем проводнике. Питание на кабель подается с верхнего конца. На нижнем конце нагревателя установлена закорачивающая герметичная муфта. Кабель имеет ступенчато изменяемую мощность по длине в соответствии с температурным графиком скважины.

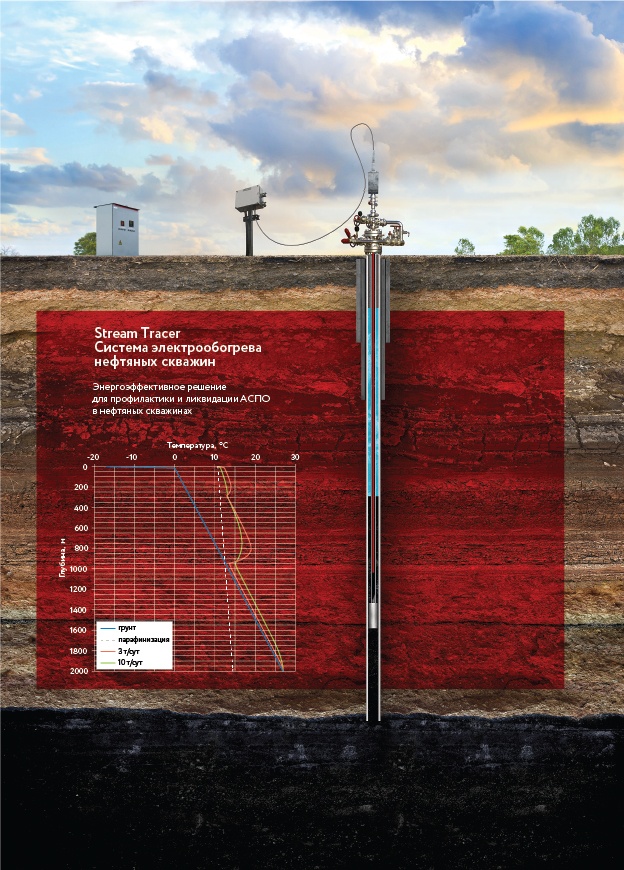

Схема системы электрообогрева скважин Stream Tracer

Технические характеристики

Напряжение питания до 1 кВ
Линейная мощность 50 Вт/м
Длина нагревателя 1.5 км*
Минимальная температура монтажа - 25°C
Минимальный радиус изгиба 400 мм
Раздавливающее усилие до 12 кН (при скорости спуско-подъема 0.25 м/с)
Растягивающее усилие до 28 кН
Химическая стойкость к нефтепродуктам.
Нагреватель сохраняет работоспособность при внешнем давлении до 150 атм и температуре 70°C.
Нагреватель сохраняет работоспособность после 100 изгибов на радиус 400 мм. **
* Ведутся работы над нагревателем длиной 3 км.
** При положительных температурах.

Эффективность Stream Tracer: практический опыт

  • Эффективность работы системы подтверждена результатами опытно-промышленных испытаний на Казаковском месторождении ОАО «ЛУКОЙЛ-Пермь»;
  • Комплекс обеспечил увеличение температуры добываемой нефти на уровне устья скважины от +7°С до +22,5° С;
  • Энергопотребление системы для поддержания оптимальной температуры нефти уменьшилось на 47% по сравнению с системами подогрева на основе нагревателя постоянной мощности;
  • Система обогрева скважин Stream Tracer решает задачу предотвращения образования АСПО в энергоэффективном режиме, не привлекая человеческие и временные ресурсы заказчика.
