Скин-система обогрева трубопроводов

Обогрев трубопроводов системой на основе скин-эффекта – максимально надёжный и безопасный способ защитить линию от холодов и мороза. Заинтересованным в энергосбережении и повышении энергоэффективности заказчикам обязательно стоит рассмотреть это решение. Также оно будет оптимальным для владельцев трубопроводов северных регионов.

Что такое СКИН-система обогрева

Второе название такой системы – ИРСН, что полностью звучит как «индукционно-резистивная система нагрева». Используется преимущественно для обогревания сверхдлинных трубопроводов.

Назначение СКИН-системы:

  • выполняет функцию стартового разогрева;
  • оберегает от замерзания;
  • поддерживает нужную температуру.

За основу системы обогрева на основе скин-эффекта берется трубка из низкоуглеродистой стали. Это может быть алюминий или медь. Дополнительно по диаметру трубы проложен толстый и плотный слой утеплителя. Нагревательных элементов может быть от одного до трёх, в зависимости от того, какой должна быть мощность обогрева и какова длина трубопровода.

Преимущества СКИН-систем

Способ обогрева на основе скин-эффекта признан одним из самых результативных.

Преимущества:

  • Если трубопровод менее 30 км требуется обогревать без сопроводительной сети, то этот метод становится единственно возможным.
  • Рабочие температуры составляют до 200 0С, а выделение тепла нагревательными элементами может достигать 120 Вт/м.
  • Подходит для трубопроводов любой длины и при этом является наиболее эффективным вариантом для их обогрева.
  • Конструкция отличается высоким уровнем надёжности, она прочна, долговечна и крайне редко требует ремонта.
  • Заземление тепловыделяющих элементов.
  • Лёгкость монтажа. Нет наружной электрической изоляции, которую можно было бы повредить во время установки.
  • Можно применять для подземных трубопроводов, надземных и подводных.
  • Доступно использование во взрывоопасных зонах.

При использовании ИРСН можно регулировать температуру нагрева эффективно и безошибочно. Сбоев в работе системы при правильном обслуживании не возникает. Прогрев происходит равномерно, нет аварий и простоев.

Где заказать проектирование и монтаж СКИН-системы

Группа компаний «ССТ» работает в сфере выпуска кабелей нагревательного типа, а также систем электрообогрева как бытового, так и промышленного назначения с 1991 года. На сегодняшний день также предоставляются услуги проектирования и монтажа. Система обогрева трубопровода на основе скин-эффекта производится на заказ под конкретные пожелания и требования, с учётом индивидуальных характеристик.

ГК «ССТ» - самая крупная РФ и входит в тройку лидеров мира в области изготовления нагревательных кабелей и основанных на их работе систем электрического обогрева. Первый выпуск ИРСН был проведён ещё в 2002 году. На сегодняшний день «ССТ» - это огромный опыт, несомненное качество и 100%-ная надёжность. Задаваясь вопросом, где заказать СКИН-систему, стоит обязательно рассмотреть её предложения. Именно такой выбор даст возможность быть уверенными в результате.

Виды скин-систем

Система электрообогрева на основе скин-эффекта UW Skin Tracing Solution

Скин-эффект возникает в проводниках под воздействием электромагнитных явлений протекающего переменного тока. В основе системы электрообогрева на основе скин-эффекта от ГК «ССТ» — уникальный гибкий индукционнорезистивный нагреватель.

Области применения:

  • обогрев скважин для защиты от АСПО и гидратных пробок;
  • обогрев подводных трубопроводов для поддержания температуры транспортируемого продукта.

Система электрообогрева на основе гибкого скин-нагревателя энергоэффективна. Доказательством могут служить опытно-промышленные испытания нагревателя в составе системы электрообогрева скважин Stream TracerTM. Фактическое энергопотребление снизилось на 47% (по сравнению с обогревом флюида в НКТ резистивным кабелем).

Система электрообогрева на основе скин-эффекта UW Skin Tracing Solution

Скин-эффект возникает в проводниках под воздействием электромагнитных явлений протекающего переменного тока. В основе системы электрообогрева на основе скин-эффекта от ГК «ССТ» — уникальный гибкий индукционнорезистивный нагреватель.

Области применения:

  • обогрев скважин для защиты от АСПО и гидратных пробок;
  • обогрев подводных трубопроводов для поддержания температуры транспортируемого продукта.

Система электрообогрева на основе гибкого скин-нагревателя энергоэффективна. Доказательством могут служить опытно-промышленные испытания нагревателя в составе системы электрообогрева скважин Stream TracerTM. Фактическое энергопотребление снизилось на 47% (по сравнению с обогревом флюида в НКТ резистивным кабелем).

Максимальная длина обогреваемого трубопровода30 км*
Максимальная рабочая температура+200 °С
Максимальная допустимая температура+260 °С
Максимальная мощность150 Вт/м

Система электрообогрева сверхдлинных трубопроводов UW Very Long Line Solution

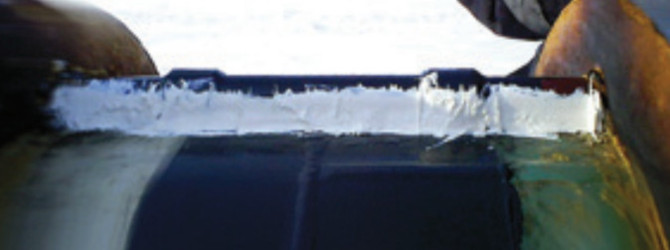

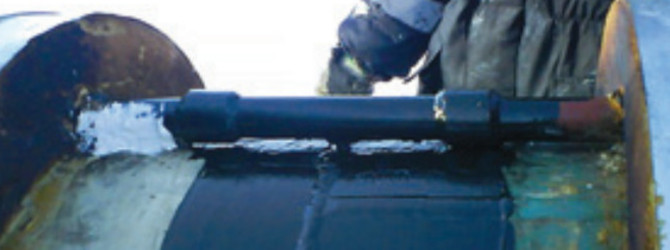

В основе системы электрообогрева сверхдлинных трубопроводных систем — кабели постоянной мощности VLL-A (алюминиевые жилы) и VLL-C (медные жилы). Сечение выбирается в зависимости от необходимой мощности тепловыделения и длины обогреваемого участка. Для предварительно теплоизолированных трубопроводов кабели помещаются в направляющие элементы, установленные на транспортной трубе под теплоизоляцией. Соединения выполняются герметичными муфтами.

Система электрообогрева сверхдлинных трубопроводов UW Very Long Line Solution

Возможность обогрева сверхдлинных трубопроводов длиной до 150 км с одной точкой запитки.
  • Система подходит для любых климатических зон.
  • Экономичность решения благодаря конструкции из трех кабелей.
  • Простота монтажа.
  • Полный ассортимент комплектующих

Технические характеристики

Максимальная длина обогреваемого трубопровода150 км*
Минимальная температура монтажа-40 °С
Максимальная рабочая температура+100 °С
Максимальная мощность30 Вт/м

Используемые в скин-системах кабели

Кабель на напряжение 2 кВ, жила 10 мм2, теплостойкость 80°С;

Кабель на напряжение 3 кВ, жила 20 мм2, теплостойкость 80°С;

Кабель на напряжение 4 кВ, жила 40 мм2, теплостойкость 80°С;

Кабель на напряжение 2 кВ, жила 10 мм2, теплостойкость 180°С;

Кабель на напряжение 3 кВ, жила 20 мм2, теплостойкость 180°С
